Por qué puede circular corriente por el cable de tierra

El cable amarillo y verde está diseñado para proteger, no para alimentar aparatos. Si por él circula corriente de forma apreciable, puede haber una fuga eléctrica, un defecto de aislamiento o una conexión incorrecta; también es posible detectar una tensión pequeña que no corresponda a una avería peligrosa. La lectura por sí sola no identifica la causa ni permite medir el riesgo: importan la intensidad, la continuidad del fenómeno y el estado del resto de la instalación.

La toma de tierra conecta las partes metálicas accesibles de los equipos con el sistema de puesta a tierra del edificio. Ante un fallo, ofrece una vía para conducir la corriente y favorecer la actuación de las protecciones. Si una carcasa da calambre, el diferencial salta repetidamente o se percibe olor a quemado, no conviene seguir usando el aparato ni tocar cables o partes metálicas: la instalación debe revisarla un electricista cualificado.

Qué significa encontrar tensión o corriente en la tierra

En una instalación que funciona correctamente, el conductor de protección no transporta la corriente que hace funcionar una lámpara, una lavadora o un ordenador. Su cometido es mantenerse disponible para conducir corrientes de defecto y conectar las masas metálicas, de modo que no queden a potenciales distintos. Por eso una corriente persistente en ese hilo merece atención, aunque no toda lectura pequeña equivale a una emergencia.

Conviene distinguir dos magnitudes que a menudo se confunden. La tensión expresa una diferencia de potencial entre dos puntos; la corriente indica el flujo de carga que atraviesa un conductor. Un aparato de medida puede mostrar voltaje entre tierra y otro punto sin que eso demuestre, por sí solo, que por el cable circule una corriente peligrosa. La interpretación requiere instrumentos y comprobaciones adecuados, no solo una cifra aislada.

En equipos con filtros electrónicos, motores o fuentes de alimentación puede haber pequeñas corrientes de fuga asociadas a su funcionamiento. Al sumarse las de varios aparatos, pueden hacerse detectables, e incluso contribuir a que actúe un diferencial. Eso no significa que cualquier fuga sea normal ni que deba ignorarse: un profesional debe valorar si la magnitud y el comportamiento encajan con los equipos conectados o apuntan a un fallo.

La función del conductor amarillo y verde

La puesta a tierra une eléctricamente las partes conductoras que no deberían estar energizadas, como la carcasa metálica de un electrodoméstico, con un electrodo o sistema de electrodos conectado al terreno. En una vivienda, el conductor de protección recorre la instalación hasta los enchufes y equipos que necesitan esa conexión. El cable se identifica con los colores amarillo y verde, reservados para esta función, y no debe utilizarse como conductor activo ni como sustituto del neutro.

Cuando se deteriora el aislamiento que separa la fase de una carcasa, la corriente puede alcanzar esa superficie. Con una puesta a tierra bien conectada, el conductor de protección proporciona un recorrido de baja impedancia para la corriente de defecto. Esa circulación ayuda a que actúe una protección y limita el tiempo durante el cual la carcasa podría permanecer energizada. La tierra no hace desaparecer la electricidad: organiza una vía de fallo más segura y facilita que el circuito se desconecte.

El sistema no termina en el cable visible junto al enchufe. Incluye los conductores de protección de los circuitos, las conexiones en el cuadro, la barra principal de tierra, el enlace con el electrodo enterrado y, según el edificio, las uniones equipotenciales que conectan elementos conductores. Un contacto flojo, corrosión o una interrupción en cualquiera de esos puntos puede alterar el funcionamiento del conjunto. Ver un enchufe con contactos de tierra, por tanto, no demuestra que la toma esté conectada correctamente hasta el sistema del edificio.

Por qué puede aparecer corriente en ese conductor

Una causa importante es el fallo de aislamiento de un aparato o de un cable. El desgaste, un golpe, la humedad o una pieza interna dañada pueden crear un contacto no deseado entre un conductor activo y una carcasa metálica. En ese caso, la corriente encuentra una ruta hacia el sistema de protección. Lavadoras, hornos, lavavajillas, frigoríficos, termos, bombas y herramientas eléctricas combinan componentes que pueden deteriorarse, aunque el aparato siga funcionando con aparente normalidad.

También puede haber una conexión incorrecta entre neutro y tierra dentro de la instalación. Aunque ambos conductores se relacionan en determinados puntos del sistema de suministro, cumplen funciones distintas dentro de los circuitos de la vivienda. Si se unen donde no corresponde, parte de la corriente de retorno puede circular por el conductor de protección o por elementos metálicos conectados a tierra. Además de lecturas inesperadas, ese error puede causar disparos del diferencial o tensiones entre superficies que deberían estar al mismo potencial.

La humedad y la contaminación de una conexión son otros posibles factores. Un enchufe exterior, una bomba, una caldera o un aparato expuesto al vapor pueden desarrollar caminos conductores sobre un aislamiento deteriorado. Una conexión floja, un cable dañado o una continuidad deficiente en la barra de tierra también cambian el recorrido de la corriente. Cuando la anomalía aparece al encender un equipo concreto, con lluvia o al aumentar la carga, ese patrón puede ayudar al electricista a localizar el origen, pero no basta para diagnosticarlo desde fuera.

Por último, algunos dispositivos electrónicos incorporan filtros para reducir interferencias. Estos pueden derivar corrientes pequeñas hacia tierra durante el funcionamiento. En una instalación con numerosos equipos, las fugas se acumulan y podrían contribuir a que el diferencial se desconecte, sin que exista un único aparato claramente averiado. La distinción entre una fuga propia de los filtros y una derivación peligrosa depende de mediciones y pruebas de aislamiento: no existe una explicación única para todas las lecturas.

La corriente no elige siempre el camino que parece más fácil

Es frecuente decir que la electricidad toma el camino de menor resistencia, pero esa frase simplifica demasiado lo que ocurre. Cuando hay varios recorridos disponibles, la corriente puede repartirse entre ellos según sus impedancias y las condiciones del circuito; no necesariamente circula toda por una sola ruta. El cuerpo humano también puede formar parte del circuito si toca una pieza energizada y mantiene contacto con el suelo u otro conductor. La toma de tierra reduce el peligro al ofrecer una vía de protección, pero no convierte en inocuo el contacto con una carcasa averiada.

La eficacia de esa vía depende de que el conductor de protección sea continuo, las conexiones estén bien ejecutadas y las protecciones sean compatibles con el esquema de la instalación. Si la tierra está interrumpida, su resistencia o impedancia es inadecuada, o hay una conexión defectuosa, la corriente de fallo puede no comportarse como se espera. Por eso no basta con imaginar que el cable verde y amarillo siempre conduce toda la fuga hacia el terreno: la seguridad depende del sistema completo, no de un solo hilo.

También puede aparecer una tensión inducida o una lectura residual cuando conductores próximos están bajo tensión y el instrumento utilizado es muy sensible. Esa posibilidad explica por qué una medición puntual no permite afirmar que existe una corriente de defecto, pero tampoco autoriza a descartarla. Si la lectura se acompaña de cosquilleo, chispas, calentamiento, disparos del diferencial o una carcasa que da descarga, la prioridad es evitar el contacto y pedir una revisión profesional.

Qué hacen el diferencial y el magnetotérmico

La toma de tierra y el interruptor diferencial son protecciones complementarias, pero no hacen lo mismo. El conductor de protección ofrece una ruta para corrientes de fallo; el diferencial compara la corriente que sale por la fase con la que regresa por el neutro y desconecta cuando detecta un desequilibrio que supera su umbral. En muchas instalaciones domésticas se emplean diferenciales de alta sensibilidad, a menudo de 30 miliamperios, aunque el valor y la configuración dependen del diseño de la instalación.

El diferencial no necesita que exista una toma de tierra para detectar cualquier fuga: puede actuar cuando parte de la corriente retorna por una ruta distinta del neutro, como una persona o una masa conectada a tierra. Sin embargo, una puesta a tierra adecuada facilita que la corriente de defecto encuentre una vía de protección y que la desconexión ocurra antes de que alguien toque una carcasa. Por eso es incorrecto afirmar que el diferencial sustituye a la tierra, o que no puede funcionar nunca sin ella. Son barreras distintas que se refuerzan entre sí.

El magnetotérmico, por su parte, protege principalmente frente a sobrecargas y cortocircuitos, mientras que el diferencial responde a desequilibrios entre conductores activos. Ninguno convierte en segura una instalación con un defecto que permanece sin localizar. Si el diferencial salta, no conviene mantenerlo conectado a la fuerza ni puentearlo para recuperar el suministro: el disparo puede ser la señal de que está detectando una fuga real, aunque la causa solo pueda establecerse mediante una inspección.

Los riesgos dependen del fallo y de las protecciones

El peligro más directo es el contacto indirecto: una persona toca una carcasa metálica que ha quedado energizada por un defecto y cierra parte del circuito con su cuerpo. Las consecuencias dependen de la corriente que atraviesa el organismo, del recorrido, del tiempo de contacto y de las condiciones de la piel, entre otros factores. El voltaje medido en un punto no basta para anticiparlas. Una sensación de cosquilleo en una carcasa o una tubería nunca debe normalizarse.

Una corriente anómala que no se interrumpe también puede calentar conductores, bornes y conexiones. El deterioro del aislamiento, el recalentamiento o la carbonización pueden elevar el riesgo de una avería mayor y, en determinadas circunstancias, de incendio. Además, una tierra inestable puede afectar al funcionamiento de equipos electrónicos sensibles, introducir interferencias o provocar errores en sistemas de control. El alcance varía según la instalación: la misma lectura puede tener causas y consecuencias diferentes en una vivienda, un taller o un local técnico.

La ausencia de una toma de tierra no siempre impide que los aparatos funcionen; precisamente por eso puede pasar inadvertida. El problema aparece si se produce una avería que energiza una parte metálica: faltaría una vía de protección prevista para conducir la corriente de defecto. Tampoco debe intentarse improvisar una conexión al neutro, a una tubería o a otro elemento metálico. Esas soluciones pueden crear nuevos peligros y no sustituyen una instalación diseñada y comprobada por un profesional.

Las lecturas dependen del tipo de red

El comportamiento ante un defecto también depende del esquema de conexión a tierra. En un sistema TT, las masas de la instalación del usuario se conectan a una toma de tierra propia, separada de la conexión a tierra del neutro del suministro. En ese contexto, la protección diferencial tiene un papel especialmente importante para detectar corrientes de defecto que circulan por el terreno. El diseño concreto determina qué recorrido sigue la corriente y cómo se desconecta el circuito.

En un esquema TN, el conductor de protección está conectado al punto puesto a tierra de la fuente mediante el sistema de conductores previsto. Una corriente de defecto puede alcanzar un valor suficiente para que actúen las protecciones contra sobreintensidades, siempre que la continuidad y las condiciones de la instalación sean las adecuadas. En sistemas IT, el neutro está aislado de tierra o conectado mediante una impedancia; se utilizan en entornos donde interesa mantener el servicio ante un primer defecto, con vigilancia del aislamiento. No son variantes intercambiables: cada configuración exige protecciones y criterios de verificación propios.

Estas diferencias ayudan a entender por qué una regla sencilla no sirve para interpretar todas las mediciones. Una lectura entre neutro y tierra, por ejemplo, puede variar con la carga y la instalación; si es anómala, puede relacionarse con conexiones, continuidad o distribución de corriente, pero no señala por sí sola una causa concreta. En edificios con motores, variadores, equipos electrónicos o sistemas de generación, el análisis puede ser aún más específico y debe considerar cómo está diseñado el conjunto.

Qué hacer ante una señal sospechosa

Si una carcasa da calambre, se observa una chispa, un cable se calienta o hay olor a plástico recalentado, hay que evitar tocar el aparato y las superficies metálicas relacionadas. Si es posible interrumpir el suministro desde un mando accesible sin acercarse a la zona afectada ni exponerse al riesgo, puede hacerse; si no, es preferible mantenerse alejado y recurrir a un profesional. No se debe abrir el cuadro, manipular conductores ni intentar medir una instalación energizada sin capacitación.

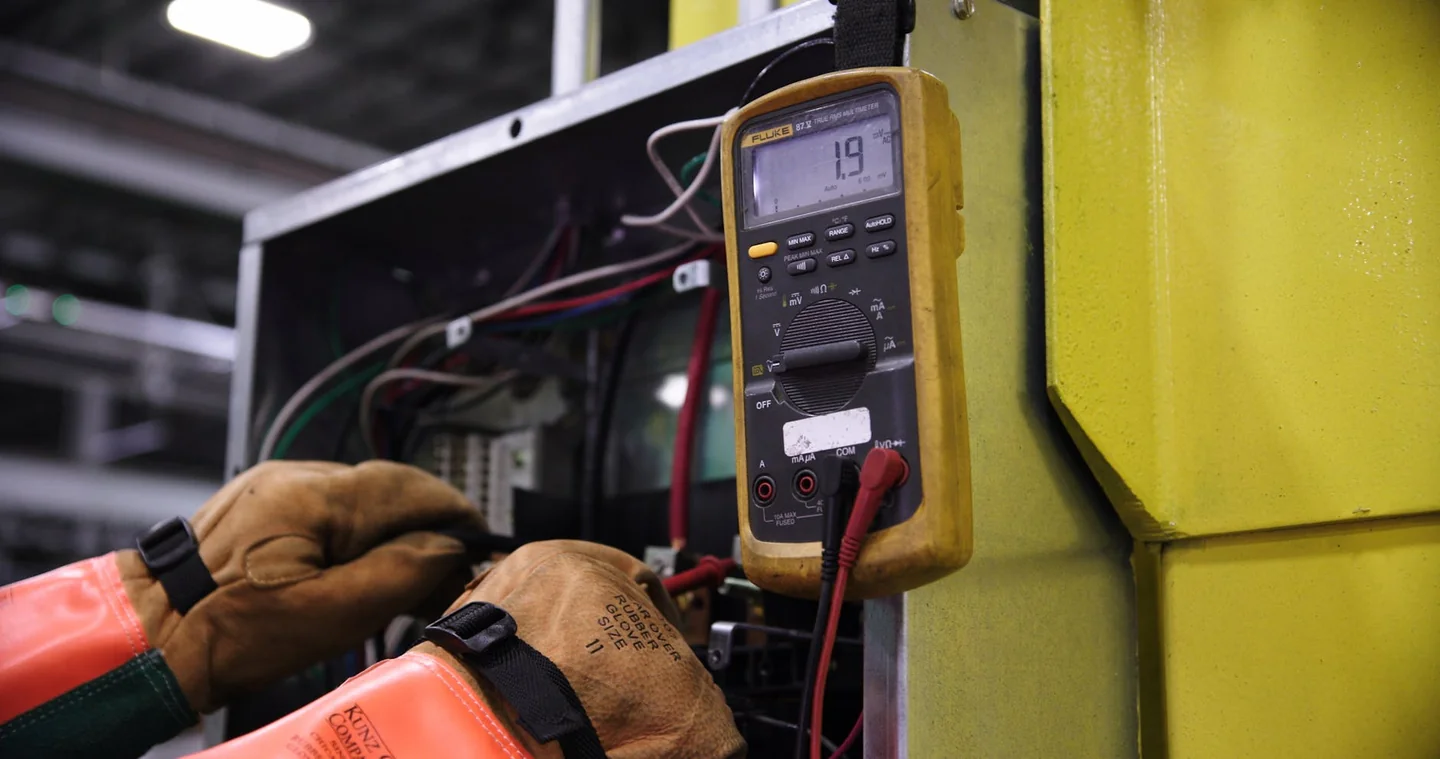

Un electricista puede comprobar la continuidad del conductor de protección, el estado de las conexiones, el aislamiento de los circuitos y la actuación de los diferenciales. Para evaluar la resistencia de la toma de tierra se emplean instrumentos específicos, como el telurómetro, y la medición debe interpretarse de acuerdo con el esquema de conexión y las protecciones instaladas. Un comprobador sencillo de enchufes puede señalar ciertos errores de conexión, pero no certifica por sí solo la calidad del sistema ni descarta todas las averías.

La inspección visual de un enchufe tampoco basta para confirmar que hay tierra efectiva. Los contactos metálicos pueden estar presentes aunque el conductor no llegue a la barra de tierra, y un cuadro puede tener una barra sin que todos los circuitos estén correctamente conectados. De la misma manera, que los aparatos funcionen o que el diferencial no se dispare no demuestra que todo esté en orden. La comprobación fiable requiere revisar el recorrido eléctrico y medir sus condiciones.

Una protección que solo debe hacerse notar cuando hay un fallo

En condiciones normales, la tierra trabaja en silencio: mantiene conectadas las masas metálicas y espera a que una avería desvíe corriente hacia una ruta de protección. Si empieza a transportar corriente de forma persistente, puede estar respondiendo a una fuga pequeña, a filtros electrónicos o a un defecto que necesita reparación. La lectura debe analizarse sin alarmismo, pero tampoco como una curiosidad inocua. El contexto eléctrico es lo que distingue una señal limitada de un riesgo real.

La protección depende de que el conductor amarillo y verde, las conexiones, la puesta a tierra y los dispositivos de desconexión formen un conjunto bien instalado y mantenido. Ninguna pieza por separado garantiza la seguridad: ni el diferencial sustituye a la tierra, ni un enchufe con contactos metálicos confirma que la instalación esté conectada, ni una tensión baja en un medidor demuestra que una carcasa sea segura. Cuando aparece una anomalía, la respuesta sensata es dejar de tocar el equipo afectado y confiar la comprobación a un electricista cualificado. La toma de tierra protege mejor cuando permanece invisible y las demás defensas pueden actuar a tiempo.
