Las piezas que hacen funcionar una columna seca contra incendios

Una columna seca reúne una toma de alimentación exterior, una tubería vertical, salidas en las plantas y distintos accesorios que permiten conectar y controlar el paso del agua. En condiciones normales, la conducción permanece vacía; los bomberos la llenan y presurizan al conectar una autobomba desde la calle. Su función es llevar agua hasta puntos interiores del edificio sin desplegar toda la manguera desde el exterior por escaleras y pasillos.

La instalación no es automática ni está pensada para que la utilicen los vecinos. Es una infraestructura de intervención cuyo rendimiento depende de que sus piezas sean compatibles, estén bien distribuidas y sigan accesibles. Una tapa atascada o una válvula cerrada por error puede pesar tanto como el tubo principal: la columna solo resulta útil si el recorrido completo funciona, desde la conexión en fachada hasta la salida donde se despliega la manguera.

Una red vacía preparada para llevar agua por el edificio

La columna seca actúa como una vía vertical de suministro. El vehículo de bomberos se conecta a una toma exterior y su bomba impulsa el agua por la montante, que puede alimentar plantas superiores o niveles bajo rasante. Una vez dentro, los equipos conectan sus mangueras a las bocas de salida situadas en puntos previstos para la intervención. Así reducen el tramo que deben arrastrar por las zonas comunes y pueden trabajar desde una planta más próxima al incendio.

El adjetivo seca describe el estado habitual de la tubería, no una falta de protección ni una ausencia de mantenimiento. A diferencia de una red que conserva agua en su interior, esta solo se presuriza cuando se utiliza o se prueba. Eso evita mantenerla permanentemente llena, pero no la hace inmune al deterioro: pueden dañarse las uniones, agarrotarse las llaves, perderse las tapas o quedar bloqueado el acceso. Una instalación que casi nunca se usa también envejece.

Tampoco sustituye a otros medios de protección, como los extintores, las bocas de incendio equipadas o los rociadores cuando correspondan. Cada sistema cumple una función distinta: la columna seca facilita el trabajo de los servicios de extinción en edificios donde la altura, la profundidad o la distribución complican el tendido de mangueras. No detecta el fuego ni lo apaga por sí misma; proporciona una ruta para que los bomberos lleven agua a puntos de intervención interiores.

La toma exterior conecta la autobomba con el edificio

El primer elemento visible suele ser una caja, armario o arqueta ubicada en la fachada o en otro lugar de fácil acceso para los servicios de emergencia. Dentro se encuentra la toma por la que se alimenta el sistema. Debe poder localizarse con rapidez, abrirse sin obstáculos y estar señalizada para indicar su uso por los bomberos. La ubicación no es un detalle de acabado: condiciona el tiempo que se tarda en iniciar la impulsión.

La toma incorpora habitualmente una conexión siamesa, llamada así por sus dos bocas de conexión, junto con llaves, racores y tapas. En la configuración descrita para este tipo de instalación, la conexión exterior dispone de una entrada roscada de 3 pulgadas y dos salidas de 70 milímetros. Las medidas de las conexiones importan porque deben corresponderse con los equipos de intervención; una incompatibilidad entre racores puede retrasar el acoplamiento justo cuando la rapidez resulta esencial.

La conexión exterior también puede contar con elementos para purgar o evacuar agua, además de juntas y accesorios que protegen la estanqueidad. La altura de las bocas de conexión de fachada y de las salidas de planta no debe superar los 0,9 metros respecto al suelo, según los datos técnicos de referencia. La toma ha de permanecer visible y despejada: un vehículo, una obra o un elemento fijo que impida acceder a ella puede convertir una entrada bien instalada en un punto inútil.

En edificios con varios núcleos de escalera o recorridos extensos, la cantidad y ubicación de las tomas deben responder a la configuración real del inmueble. No basta con dibujar una conexión exterior en un plano y dar por resuelta la intervención. Importa que los equipos puedan llegar hasta ella y que las columnas alimentadas den servicio a las zonas previstas. En una emergencia, el recorrido se hace entre puertas, giros y obstáculos, no sobre una línea recta ideal.

La montante conduce el agua hasta las plantas

Desde la toma exterior, el agua circula por la tubería ascendente o montante. La configuración habitual descrita en la documentación técnica utiliza una conducción de acero galvanizado con un diámetro nominal de 80 milímetros, identificado como DN80. Este tubo forma el eje hidráulico de la red: enlaza la alimentación exterior con las salidas de planta y debe soportar la presión que aporta la autobomba durante la intervención.

La montante suele discurrir por el núcleo de escaleras o por zonas comunes donde pueda integrarse con las salidas y seguir siendo inspeccionable. Puede servir a plantas por encima de la calle o, en una instalación descendente, a niveles inferiores como los de un aparcamiento. La diferencia no está en el objetivo general, sino en cómo se distribuyen las bocas y las válvulas para que el agua llegue a cada zona atendida.

El tubo depende también de sus soportes, uniones y protección frente a golpes. La impulsión del agua puede producir esfuerzos en la conducción y sus accesorios, por lo que la sujeción debe ser adecuada y el trazado compatible con las exigencias de la instalación. Reformas, nuevas canalizaciones o trabajos en garajes pueden afectar a la tubería incluso cuando no se interviene directamente sobre ella. Una obra que desplaza o golpea la montante puede comprometer todo el recorrido.

Antes de la puesta en servicio, la red se somete a una prueba de estanquidad y resistencia mecánica. La referencia técnica facilitada establece una presión estática de 1.470 kilopascales durante dos horas. La prueba permite comprobar que las uniones y la tubería resisten las condiciones previstas y que no aparecen fugas. No es una operación que pueda sustituirse por una inspección visual: el estado interno y la respuesta bajo presión requieren una comprobación específica.

Las salidas de planta permiten conectar las mangueras

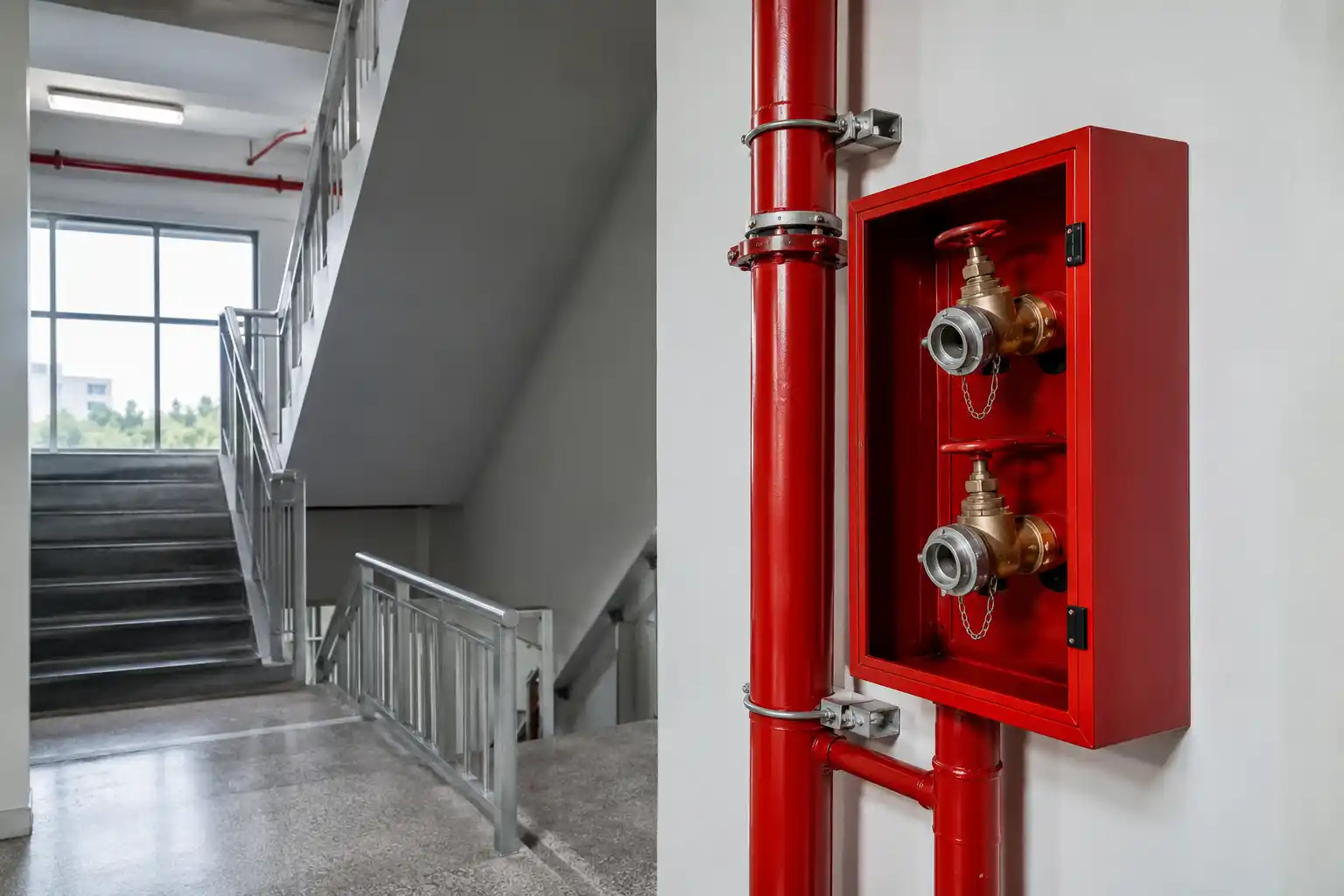

Las bocas de salida son los puntos interiores donde los bomberos conectan las mangueras. Suelen instalarse en cajas o armarios en las zonas de escalera y los vestíbulos previstos para la intervención. Cada conjunto incluye una conexión, llaves y racores protegidos por tapas. En la configuración habitual, las salidas de planta cuentan con dos bocas de 45 milímetros y una entrada roscada de 2 pulgadas y media.

En las columnas ascendentes, la distribución descrita contempla salidas en las plantas pares hasta la octava y en todas las plantas a partir de ese nivel. En las redes descendentes destinadas a sótanos, se prevén salidas en cada planta. La disposición busca acercar el punto de conexión a los lugares donde pueden trabajar los equipos, aunque el diseño concreto debe corresponder a las características del edificio y a los requisitos aplicables. No todas las columnas tienen necesariamente una boca en cada piso.

Las salidas deben estar señalizadas, despejadas y situadas en un lugar reconocible. Si quedan detrás de mobiliario, dentro de un recinto cerrado sin acceso operativo o tapadas por materiales almacenados, la ventaja de tenerlas cerca se pierde. Las tapas protegen las conexiones del polvo y los golpes, pero también deben poder abrirse sin dificultad. Son piezas sencillas, aunque su estado determina si el acoplamiento de la manguera será inmediato o se convertirá en una tarea adicional.

La conexión siamesa de las salidas permite organizar la alimentación de las mangueras mediante dos bocas, con sus correspondientes llaves. Los racores, juntas y tapas han de ser compatibles con los equipos previstos y mantenerse en condiciones de uso. La suciedad, una junta deteriorada o un racor deformado pueden causar problemas de conexión o de estanqueidad. Por eso la revisión no se limita a comprobar que el armario está en su sitio: también debe atender a las piezas que contiene.

Las llaves de seccionamiento controlan tramos de la instalación

Además de las llaves incorporadas en las conexiones, algunas configuraciones incluyen válvulas de seccionamiento. Su función es aislar una parte de la red para facilitar las operaciones de mantenimiento o limitar el alcance de una incidencia. En una columna ascendente se sitúan cada cuatro plantas, asociadas a la salida correspondiente; en sistemas descendentes, la distribución de estas válvulas se adapta a las salidas de los niveles bajo rasante.

La boca de salida con llave de seccionamiento reúne la conexión siamesa y una válvula que permite controlar el paso en ese tramo. La referencia técnica la describe con dos salidas de 45 milímetros y una llave de bola de 3 pulgadas. Al estar alojada junto a la salida, permite que el personal autorizado gestione la sección prevista sin tener que intervenir sobre toda la red. Su posición correcta es parte del funcionamiento, no una cuestión menor de mantenimiento.

Las distintas llaves no permanecen necesariamente en la misma posición cuando la instalación está fuera de uso. Las llaves de las conexiones siamesas se dejan cerradas, mientras que las válvulas de seccionamiento deben quedar abiertas, según las comprobaciones indicadas en la documentación técnica. Confundirlas o manipularlas sin conocer su cometido podría impedir el paso del agua o alterar el estado operativo. Por eso estas maniobras corresponden a personal cualificado y deben quedar reflejadas en la revisión.

El seccionamiento también explica por qué una columna puede incluir más elementos que el tubo y las bocas visibles. La red debe poder inspeccionarse y mantenerse sin perder el control de sus distintas partes. Una válvula agarrotada, mal identificada o colocada en una posición incorrecta puede pasar inadvertida durante años si nadie comprueba su maniobra. Cuando llega la intervención, ya no hay margen para reconstruir qué tramo controla cada palanca.

Purgas, tapas, racores y señalización completan el conjunto

Una columna seca necesita medios para evacuar el agua que pueda quedar dentro después de una prueba o de una intervención. Las purgas y los puntos de vaciado cumplen esa tarea y ayudan a reducir la presencia de agua residual. Que el sistema permanezca normalmente vacío no significa que nunca entre agua: cuando se utiliza, se prueba o se somete a mantenimiento, la conducción puede necesitar un drenaje posterior.

El agua que permanece en una tubería puede favorecer la corrosión o causar daños en condiciones de frío. De ahí que el vaciado tenga una función práctica y no sea un accesorio prescindible. También deben revisarse las juntas, los cierres de las tapas y las bisagras de los armarios. El conjunto tiene que proteger las conexiones sin impedir que se abran con rapidez. La protección física debe convivir con el acceso inmediato.

La señalización permite localizar la toma exterior y reconocer las salidas, además de identificar el uso de la instalación. Debe conservarse legible y no quedar cubierta por pintura, carteles o elementos añadidos con posterioridad. En un edificio complejo, que las bocas sean fáciles de encontrar evita que los equipos pierdan tiempo buscando entre puertas parecidas y recorridos que pueden estar llenos de humo.

También forman parte del funcionamiento los soportes y las protecciones mecánicas de las zonas expuestas. A menudo quedan fuera de la vista cotidiana, pero evitan que golpes o trabajos de mantenimiento del edificio dañen tuberías y accesorios. La columna seca se entiende mejor como una cadena de componentes: la toma introduce el agua, la montante la transporta y las salidas la acercan a la intervención. Si una pieza interrumpe esa cadena, el resto no compensa el fallo.

Qué edificios pueden necesitar esta instalación

La exigencia de instalar una columna seca depende del uso del edificio, su altura de evacuación y su configuración. La referencia del Código Técnico de la Edificación recogida en los materiales disponibles establece, con carácter general, la instalación en edificios y establecimientos cuya altura de evacuación supera los 24 metros. El umbral es distinto para algunos usos, porque la manera de evacuar y las condiciones de intervención varían de un inmueble a otro.

En edificios de uso hospitalario, la referencia fija el requisito cuando la altura de evacuación supera los 15 metros. En garajes y aparcamientos, se contempla cuando hay más de tres plantas bajo rasante o más de cuatro por encima de la rasante, con tomas en todas sus plantas. En los establecimientos industriales también se describe la exigencia para los de riesgo intrínseco medio o alto con altura de evacuación igual o superior a 15 metros. El uso y la geometría del edificio cambian el criterio aplicable.

En ciertos casos, los municipios pueden sustituir la exigencia por otra solución, como una instalación de bocas de incendio equipadas, si el emplazamiento o los medios de extinción disponibles no garantizan la utilidad de la columna seca. No es una equivalencia automática ni una decisión que pueda deducirse solo de la altura. La normativa aplicable y las características del proyecto determinan qué sistema corresponde; el diseño y su interpretación técnica deben quedar en manos de profesionales competentes.

Por esa razón, no es correcto afirmar que todos los edificios necesitan una columna seca, ni que basta con superar una altura para resolver por cuenta propia qué instalación debe colocarse. Los umbrales citados orientan sobre los supuestos de referencia, pero la evaluación puede depender del uso, de la altura de evacuación y de condiciones particulares del inmueble. La seguridad tampoco se reduce a cumplir una cifra: una instalación exigible pero inaccesible o mal distribuida no cumple bien su función práctica.

El mantenimiento conserva operativa una red que apenas se ve

Como la instalación puede pasar largos periodos sin utilizarse, la revisión periódica resulta esencial. La referencia del Reglamento de instalaciones de protección contra incendios establece comprobaciones cada seis meses para los aspectos descritos en los materiales técnicos: accesibilidad de la entrada exterior y de las tomas de planta, señalización, estado de tapas, cierres y bisagras, así como funcionamiento de llaves y válvulas. No se trata únicamente de confirmar que las piezas siguen allí.

Durante esas comprobaciones se revisa que las llaves de las conexiones puedan abrirse y cerrarse y que vuelvan a quedar cerradas; las válvulas de seccionamiento deben comprobarse y dejarse abiertas. También se verifica que las tapas de los racores estén colocadas y ajustadas, y que las juntas se encuentren en condiciones adecuadas. La revisión busca que cada conexión pueda usarse cuando se necesite, no solo que el armario presente buen aspecto desde fuera.

La prueba de resistencia y estanquidad antes de la puesta en servicio permite comprobar el comportamiento de la instalación bajo presión. La documentación de referencia recomienda, además, repetirla cada cinco años. Esa periodicidad se presenta como aconsejable en el material técnico consultado, no como un sustituto de las obligaciones que correspondan según la normativa vigente y las características del edificio. La programación y el alcance de las pruebas deben determinarse con criterio técnico.

Las operaciones deben quedar registradas, junto con sus resultados y las incidencias detectadas. Ese historial permite conocer cuándo se revisó la instalación, qué se encontró y si quedaron reparaciones pendientes. Si una reforma altera el recorrido de la tubería o tapa una salida, el registro y la inspección ayudan a detectar el cambio antes de que se convierta en un problema operativo. Las intervenciones y el mantenimiento corresponden a personal o empresas habilitados, no a manipulaciones improvisadas.

Los fallos pequeños pueden anular una ventaja importante

Uno de los problemas más evidentes es que la toma exterior quede bloqueada por un coche, una obra, mobiliario urbano o cualquier otro obstáculo. También puede ocurrir que el armario no abra, que la señalización se haya deteriorado o que una salida interior esté oculta tras objetos almacenados. En cada caso, la instalación sigue existiendo físicamente, pero el acceso que debía ahorrar tiempo se vuelve más lento o directamente impracticable.

Otros defectos son menos visibles: corrosión, tapas ausentes, juntas dañadas, racores sucios y llaves que no se mueven. También son relevantes los cambios en el edificio que afectan a soportes o conducciones, aunque se presenten como reformas menores. La red no se activa de forma automática para advertir de cada fallo; por eso las inspecciones y el mantenimiento son los momentos en que pueden descubrirse. El silencio habitual del sistema no demuestra que esté en buenas condiciones.

La columna seca está reservada a la intervención de los servicios de extinción. Abrir sus llaves, retirar tapas o utilizar sus conexiones para fines ajenos puede alterar su disponibilidad y dificultar la comprobación posterior. Las piezas pequeñas —una tapa, una junta, una palanca— forman parte de la misma cadena que la tubería principal. El resultado depende de que cada una se conserve en el estado previsto.

La eficacia depende de que todas las piezas trabajen juntas

Una columna seca combina una toma exterior con conexión siamesa, una montante de agua, salidas de planta, racores, llaves, válvulas de seccionamiento, purgas, tapas, soportes y señalización. No todos esos elementos llaman la atención, pero cada uno resuelve una parte del recorrido: conectar la autobomba, conducir el agua, permitir el acoplamiento de las mangueras y mantener la red controlable y accesible.

Su utilidad se mide menos por lo que se ve que por lo que permite hacer cuando los bomberos llegan al edificio. La red reduce la necesidad de tender mangueras por recorridos largos y ofrece puntos de conexión interiores, pero solo si está bien diseñada, despejada y revisada. La preparación consiste en conservar operativa toda la ruta del agua, desde la calle hasta la planta donde se necesita.

Por eso esta instalación discreta no es un simple tubo escondido en la escalera. Es una infraestructura que espera durante años y debe responder en una situación exigente. Mantenerla en condiciones significa proteger sus conexiones, verificar las válvulas, conservar la señalización y evitar que el uso cotidiano del edificio la vuelva inaccesible. En una emergencia, la diferencia entre una pieza presente y una pieza operativa puede ser decisiva para el trabajo de los equipos de extinción.
