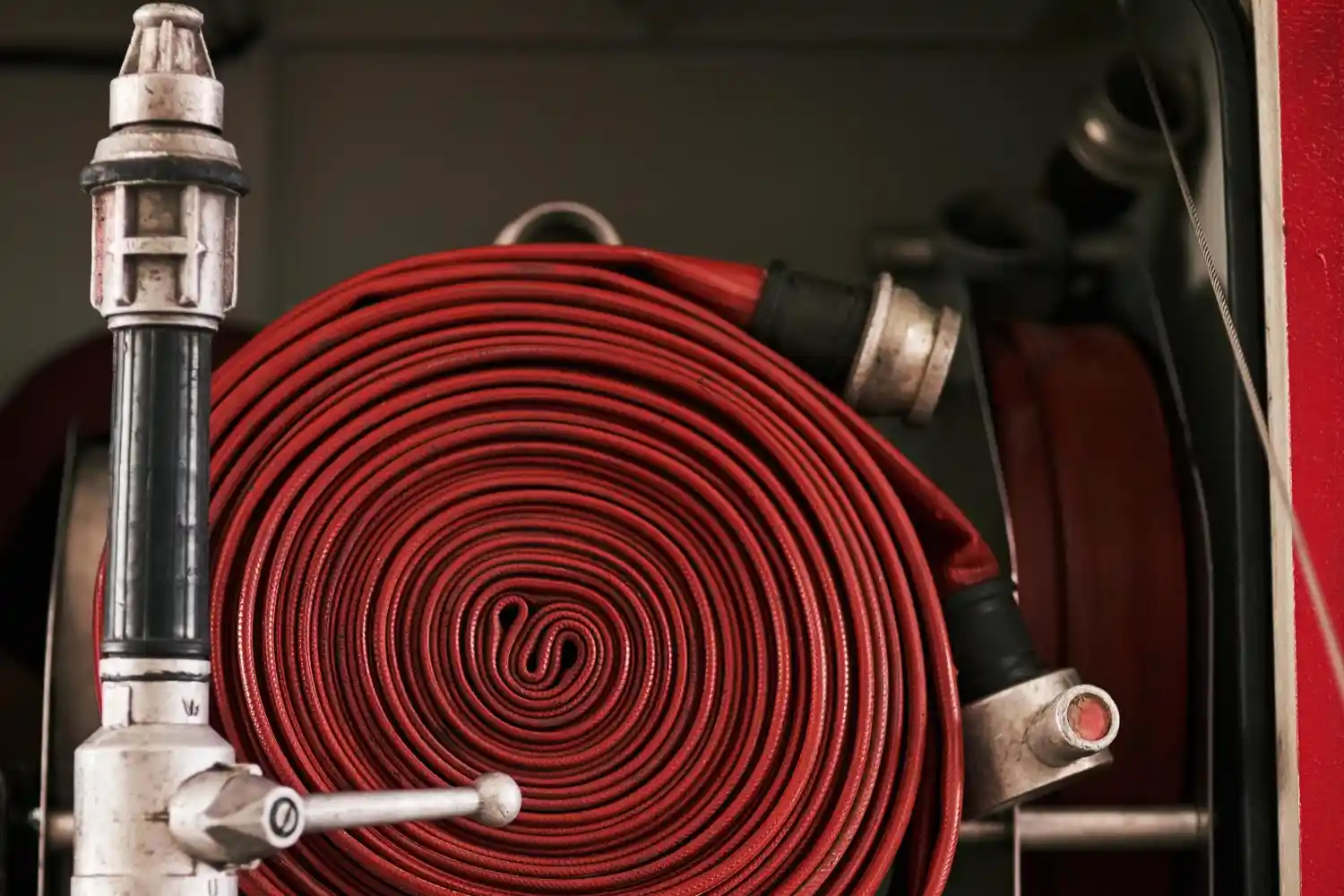

La BIE —boca de incendio equipada— es un equipo fijo conectado a la red de agua del edificio que permite atacar un fuego en sus primeros minutos con una manguera y una lanza regulable. No es un simple armario rojo: integra una válvula de apertura y cierre, un manómetro que indica la presión disponible, el devanado de la manguera y la lanza con posiciones de chorro y niebla. Su razón de ser es sencilla: suministrar agua continua y a presión a pocos metros del foco, ganando tiempo hasta que llegan equipos especializados o hasta que el incendio queda controlado.

Se instala en interiores —pasillos, aparcamientos, zonas comunes, naves logísticas, hoteles— y está pensada para una intervención manual inmediata. A diferencia de un extintor, cuya carga se agota en segundos, una BIE entrega caudal mientras la red lo soporte; y, a diferencia de un hidrante exterior, no requiere una autobomba conectada. La operación es directa (abrir, desplegar, dirigir), pero exige criterio: saber cuándo usar niebla para abatir humo o enfriar superficies, cuándo optar por chorro para alcanzar distancia, y cuándo no utilizar agua —por ejemplo, con equipos eléctricos energizados o sobre derrames de combustibles—.

Tipos disponibles y diferencias que importan

En España se manejan dos familias principales, que responden a necesidades distintas. La BIE de 25 mm monta una manguera semirrígida enrollada en carrete. Puede abrirse y trabajar incluso sin desenrollar toda la bobina, lo que acelera la puesta en servicio. Ofrece un manejo más amable para personal no especializado, con caudales habituales alrededor de la centena de litros por minuto en la punta de lanza, siempre que la instalación esté bien dimensionada. Es la opción habitual en pasillos de edificios de pública concurrencia, garajes y zonas comunes con carga de fuego moderada. La clave aquí es la rapidez: pocas operaciones, menos esfuerzo físico y ángulos de giro más sencillos al moverse por interiores.

La BIE de 45 mm equipa manguera textil plana plegada en cesta. Para usarla, hay que desplegarla por completo antes de abrir, porque en reposo no admite paso de agua. A cambio, aporta mucho más caudal y capacidad de enfriamiento, idónea para naves industriales, almacenes de gran superficie o sectores con mayor desarrollo térmico. Manejarla requiere más fuerza —o dos personas—, su reacción es superior y la logística de despliegue impone cierta técnica: avanzar con la manguera sin formar nudos, evitar codos cerrados, coordinarse con quien controla la válvula y sostiene la lanza.

El rendimiento de ambas se lee con un concepto sencillo: el coeficiente K. Es la constante que relaciona presión y caudal en cada conjunto (BIE + lanza). Por eso dos BIE con el mismo diámetro pueden rendir distinto si cambian la lanza o las condiciones de presión. Cuando la instalación se recepciona, se mide caudal real en la punta y se compara con lo proyectado; si hay desvíos, se ajusta el sistema. Este detalle “invisible” separa una BIE que cumple del equipo que decepciona cuando llega la emergencia.

Componentes, maniobra y seguridad

Por fuera, la BIE es un armario metálico o similar, visible y señalizado. Por dentro, un conjunto funcional: válvula de corte (de palanca o volante), manómetro conectado a la línea para leer la presión estática, manguera enrollada o plegada, racores normalizados que evitan fugas y una lanza con posiciones cerrado–niebla–chorro, a veces con regulador de caudal. Muchas integran un pequeño visor para comprobar la aguja del manómetro sin abrir. En entornos con riesgo de vandalismo o polvo, aparecen puertas con cristal de fácil rotura o cierres con precinto; el acceso debe ser siempre posible en segundos.

La maniobra segura sigue una coreografía simple, que conviene entrenar. Verificar la escena (electricidad, derrames, personas evacuando), retirar precintos, abrir el armario y sujetar la lanza antes de accionar la válvula. En 25 mm, se puede avanzar desplegando con el carrete girando; en 45 mm, se despliega entera antes de abrir. La válvula se abre progresivamente para evitar golpes de ariete y controlar la reacción en la lanza. Elegir niebla ayuda a abatir humo y protegerse con una “pantalla” de gotas; el chorro gana alcance y penetración sobre materiales sólidos. Cuando hay equipos eléctricos, cortar suministro antes de aplicar agua es la regla prudente. En líquidos inflamables, la niebla reduce vapores y enfría, pero un chorro agresivo puede extender la mancha. Si la zona se llena de humo, la coordinación entre quien maniobra la válvula y quien sostiene la lanza —con comunicación clara— evita pérdidas de caudal y tirones.

También importan los detalles que evitan sustos. Mantener la manguera sin codos cerrados, controlar la postura (pierna adelantada, tronco bajo, agarre firme), conocer la posición de cierre de la lanza y evitar apoyos inestables. Tras el uso o la prueba, cerrar gradualmente, drenar, revisar juntas y racores y reponer precintos. Un equipo que “sale bailando” —abre suave, lanza responde, no gotea— es señal inequívoca de una instalación cuidada.

Ubicación y diseño hidráulico

La BIE se ubica con una lógica que mezcla alcance y evacuación. Debe poder cubrir la planta con su longitud útil de manguera y un margen para maniobra, sin invadir vías de escape ni crear cuellos de botella. Por eso se colocan cerca de salidas de sector, en puntos de paso visibles, a una altura de uso cómoda (alrededor de la cota del pecho para accionar válvula y lanza) y sin obstáculos delante. La señalización fotoluminiscente con el pictograma normalizado —y flechas direccionales si la BIE está en retranqueo— permite localizarla con humo o luz baja. Nada de ocultarlas detrás de mobiliario, panelados o plantas decorativas: bonito en el render, inútil en un pasillo humeante.

El corazón del sistema, sin embargo, no está en el armario, sino en el abastecimiento de agua. Un depósito o acometida fiable, grupo de bombeo con garantías, válvulas de retención, anillos o derivaciones que reduzcan pérdidas de carga y una red de tuberías dimensionada para entregar presión y caudal simultáneo en los puntos críticos. El proyectista calcula pérdidas de carga, ajusta diámetros, selecciona lanzas, comprueba la curva de bomba y valida que, con varias BIE funcionando, el sistema mantiene prestaciones. La rugosidad interior de las tuberías con el tiempo, el radio de los codos, la altura geométrica y el propio trazado condicionan el resultado. Una recepción con pruebas documentadas —manómetro, medidor de caudal, valores estables— es un seguro técnico y jurídico.

En plantas complejas (centros comerciales, hospitales, plataformas logísticas), la coordinación con detección automática, rociadores y sectorización resulta clave. La BIE no sustituye al resto de sistemas; complementa y gana tiempo. Por eso, al diseñar, se revisa que la longitud de manguera alcance las zonas ciegas y que la disposición no penalice flujos de evacuación. Donde el riesgo lo exige, se combina 25 mm en áreas de público con 45 mm en zonas técnicas o de almacenamiento, siempre con la red y las bombas preparadas para ese esfuerzo hidráulico.

Normas, señalización y mantenimiento

El marco que gobierna las BIE en España se asienta en tres pilares. El Código Técnico de la Edificación define, según uso y ocupación, cuándo un edificio debe incorporar equipos de protección contra incendios. El Reglamento de instalaciones de protección contra incendios (RIPCI) establece las exigencias de diseño, instalación y mantenimiento para sistemas como las BIE, y su guía técnica detalla operaciones y responsables. En paralelo, la serie UNE-EN 671 fija los requisitos de mangueras y carretes —incluido el célebre coeficiente K—, y la UNE 23580 organiza los programas de mantenimiento por sistemas. En señalización, los pictogramas y materiales se apoyan en ISO 7010 y UNE 23035, asegurando visibilidad y fotoluminiscencia adecuadas.

El titular del edificio o del establecimiento tiene responsabilidades claras. Debe garantizar que el equipo está accesible y operativo, que se inspecciona con la periodicidad prevista, que existe un contrato de mantenimiento con empresa habilitada y que se conservan actas y registros. No se trata de papel: en cada revisión se verifican presiones, se miden caudales en la punta de lanza, se comprueba la estanqueidad, se revisan juntas, racores y manguera, se engrasan ejes y se sustituyen elementos degradados. Si algo gotea, se cambia; si el manómetro cae, se diagnostica; si la manguera muestra ampollas o cortes, se repone. La trazabilidad documental protege a la propiedad y, sobre todo, garantiza que la BIE hará lo que promete el día que haga falta.

La señalización merece capítulo aparte. Debe verse desde los puntos de paso, mantenerse limpia, sin vinilos que la confundan y con flechas cuando el armario quede oculto desde el eje del pasillo. Los materiales fotoluminiscentes siguen estándares y, si se deterioran, se sustituyen. Precintos, instrucciones de uso claras en la puerta y el manómetro visible completan una imagen que, en emergencia, ahorra segundos.

El mantenimiento cotidiano incluye tareas internas —orden, limpieza, accesos libres, verificación de precintos y carteles— y operaciones técnicas reservadas a la empresa mantenedora —ensayos hidráulicos, pruebas de caudal, sustitución de lanzas, mangueras o juntas, calibración de manómetros—. Y conviene sumar una formación breve al personal del edificio: desplegar sin nudos, abrir sin golpes, elegir niebla o chorro, cortar alimentación eléctrica cuando proceda. No para convertir a nadie en bombero, sino para evitar errores que agraven el siniestro.

Casos reales y criterios de compra

En un aparcamiento subterráneo, la BIE de 25 mm suele ser la primera herramienta ante el incendio de un turismo. La niebla enfría y reduce humos mientras alguien corta la alimentación de los equipos eléctricos de la zona. Si el coche arde junto a un pilar, el operador avanza con la manguera sin ceñirla a aristas para evitar estrangulamientos. En pruebas periódicas, el medidor confirma que esa BIE entrega el caudal previsto con presión estable y la lanza responde sin agarrotarse.

En una nave logística con estanterías y embalajes, la 45 mm cobra sentido. Aporta alcance y enfriamiento que ayudan a evitar la propagación a calles contiguas. Los equipos internos practican despliegues en V, con un operador a la lanza y otro ayudando a gestionar reacción y líneas. La coordinación con sistemas automáticos (detección, rociadores) y con los bombos del grupo de bombeo —para sostener presión— resulta determinante. Tras cada ejercicio, se drena, se revisan racores y se reponen precintos.

En un hotel, alternar BIE de 25 mm con extintores y buena señalización ofrece una malla de protección eficaz. Lo decisivo es la accesibilidad: pasillos despejados, cartelería visible a distancia, puertas del armario sin candados y altura de maniobra cómoda. En auditorías, se recorre planta por planta para comprobar que ninguna BIE queda tapada por un sofá o un biombo. Se revisan también las flechas direccionales cuando el armario está en un retranqueo y los puntos de luz de emergencia cercanos.

En centros comerciales o grandes recintos, los criterios se amplían. Se mapean recorridos de evacuación, se decide dónde una 25 mm es suficiente y dónde interesa una 45 mm, se analiza si la curva de bomba cubre escenarios de uso simultáneo y se simulan maniobras con dos o más BIE abiertas. Las pruebas documentadas con coeficiente K y caudales medidos permiten cerrar el diseño sin sorpresas.

Al comprar o reponer, no todo vale por ser rojo. Conviene revisar compatibilidad de racores, diámetro y longitud de manguera, materiales del armario, rango de la lanza, factor K declarado, presión de trabajo y cumplimiento de normas (UNE-EN 671, ISO 7010, UNE 23035). Si se cambia la lanza por otra “parecida” sin recalcular, el caudal real puede caer; si la manguera no es la prevista, las pérdidas de carga subirán. En contratos de mantenimiento, exigir pruebas de caudal y actas con lecturas de manómetro y observaciones firmadas evita la tentación de “pasar la mano” sin medir lo esencial.

Comparar la BIE con otros sistemas ayuda a no confundirse de herramienta. El extintor es portátil y rápido, ideal para conatos muy localizados, pero su carga es limitada y su agente (polvo, CO₂, agua aditivada) marca qué se puede atacar. La BIE entrega agua sin “caducarse” mientras haya red y es útil para enfriar o proteger evacuaciones con niebla, aunque requiere despliegue y control de la reacción. Los rociadores actúan solos y ganan tiempo clave, pero no impiden que alguien necesite intervenir en un foco residual. El hidrante exterior no es un equipo interior: sirve para que los bomberos se conecten con sus propias mangueras; no sustituye a la BIE en pasillos o naves.

Un apartado delicado es el riesgo eléctrico. La pauta general es cortar suministro antes de aplicar agua. Cuando no sea posible, la niebla reduce la conductividad y “moja” sin arrastrar, aunque el sentido común manda: sin seguridad eléctrica, no se improvisa. Con líquidos inflamables, la niebla ayuda a abatir vapores y enfriar; nunca dirigir un chorro agresivo que empuje la mancha a otras áreas.

Los errores típicos se repiten, y evitarlos cuesta poco. Esconder la BIE detrás de un mueble “para que no afee” la pared. Quitar la lanza “porque pesa” y dejar una boquilla no homologada. Olvidar el precinto o la instrucción de uso en la puerta. No medir caudales en las revisiones. No formar mínimamente al personal. Todo eso se traduce, el día clave, en una BIE que no da el caudal, una manguera que gotea o una lanza que se atasca.

En términos de coste-beneficio, la inversión mayor está en el abastecimiento (bomba, depósitos, tuberías); el propio armario BIE es la parte más visible pero no la que más pesa en el presupuesto. Por eso, cuando una instalación rinde por debajo, no se arregla “cambiando el armario”: hay que mirar curvas de bomba, diámetros, trazados y lanzas. El objetivo es que la aguja del manómetro y el caudalímetro confirmen, sin dudas, que la red responde.

Queda un matiz sobre ergonomía. La altura de la válvula y la lanza importa; operar a la cota del pecho facilita control y visión del manómetro. Los espacios libres frente al armario permiten maniobrar sin invadir evacuaciones. Y una iluminación de emergencia bien resuelta —junto con la fotoluminiscencia de la señal— marca la diferencia en pasillos con humo. Si el edificio incorpora sistemas de control de humos, la BIE suma eficacia: la niebla colabora a abatir partículas y a proteger al operador mientras se aproxima.

Agua, alcance y criterio: lo que decide la eficacia

La BIE es, en esencia, agua disponible “a mano” con una herramienta que la proyecta donde hace falta. Su valor se mide en minutos: los que separan un conato controlable de un incendio desarrollado. Funciona cuando el diseño hidráulico está bien dimensionado, cuando la ubicación permite llegar sin tropiezos, cuando la señalización guía incluso con humo, cuando la manguera está sana y la lanza responde, y cuando quien la empuña sabe qué hacer. Nada heroico; puro método.

Elegir 25 mm o 45 mm no es una cuestión estética, sino de riesgo y usabilidad. La primera aporta rapidez y manejo para público general; la segunda entrega caudal para entornos exigentes con personal formado. La normativa fija el marco; las pruebas de caudal y presión lo validan; el mantenimiento lo sostiene en el tiempo. Si cada pieza encaja —bomba, tuberías, armarios, lanzas, señalización—, la BIE cumple su papel sin aspavientos: ganar esos minutos que, en un incendio, valen más que cualquier promesa.

Cuando uno repasa instalaciones que han funcionado de verdad, se repiten tres constantes. Accesibilidad: armarios visibles y despejados, señales que se leen sin buscar. Prestaciones reales: la punta de lanza entrega el caudal previsto, el manómetro no engaña, la manguera no estrangula. Gente entrenada: no expertos, pero sí personas que han abierto una vez, han sentido la reacción, han probado niebla y chorro y han entendido cuándo no usar agua. Con eso, la BIE pasa de ser un mueble rojo a ser lo que debe: una herramienta fiable para contener el fuego cuando cada segundo pesa.
