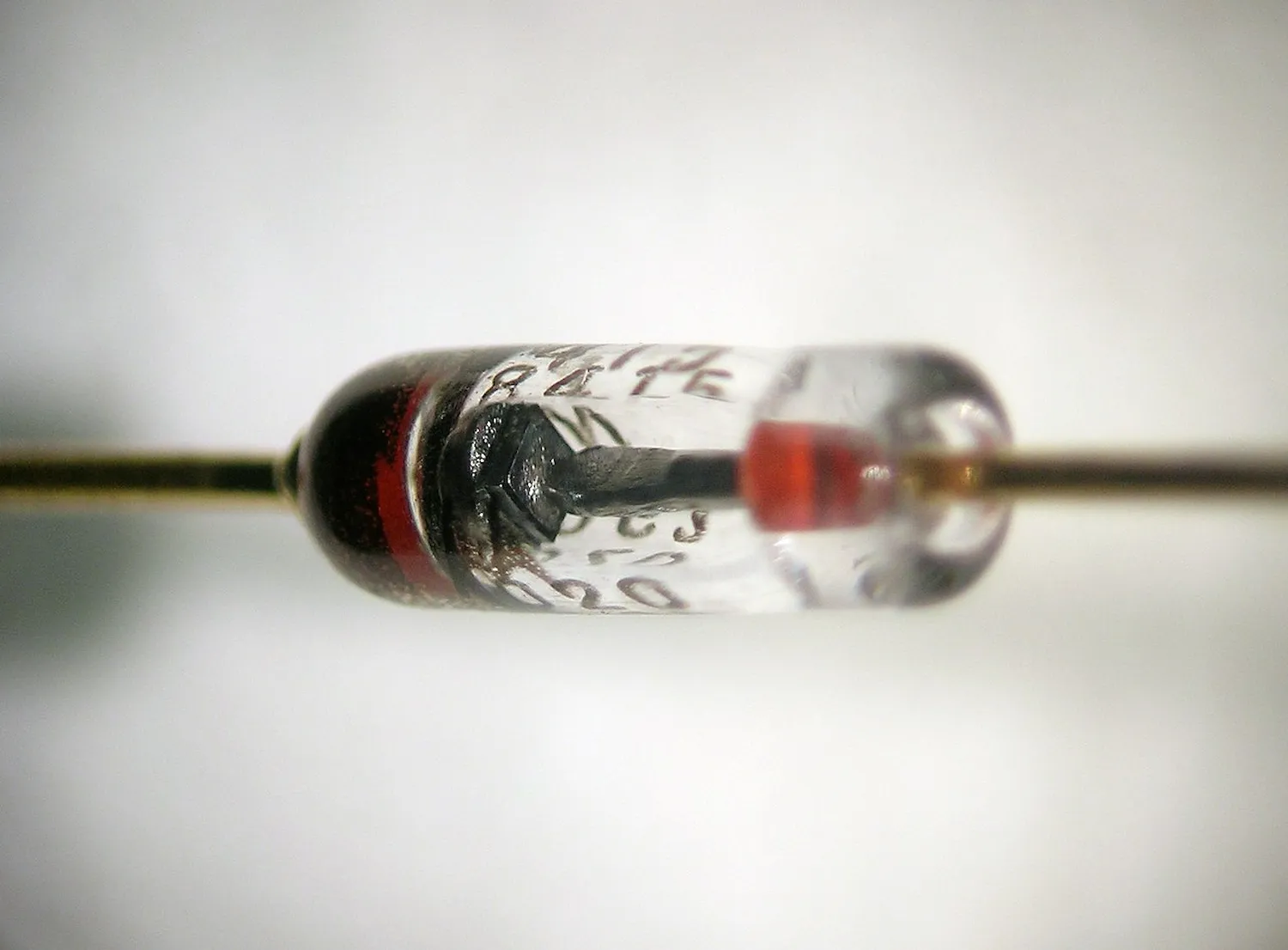

Como funciona un diodo internamente: qué pasa dentro

Así funciona de verdad un diodo por dentro: unión PN, barrera, polarización y el motivo real por el que rectifica, protege o emite luz útil.

Un diodo funciona por dentro gracias a una unión entre dos zonas de semiconductor que no se comportan igual. Una parte está preparada para tener muchos electrones libres y la otra para tener muchos huecos, que son ausencias de electrones capaces de desplazarse como si fuesen carga positiva. Cuando ambas regiones se tocan, no queda una frontera neutra y tranquila, sino una barrera eléctrica interna. Esa barrera es la que decide casi todo. Si la tensión aplicada empuja en el sentido adecuado, la barrera se estrecha y la corriente circula; si empuja al revés, la barrera se hace más ancha y el paso queda prácticamente bloqueado. Ahí está el mecanismo esencial, limpio, sin misterio decorativo.

Eso significa que un diodo no “abre” y “cierra” como un interruptor mecánico, ni actúa porque sí, ni porque tenga una especie de voluntad electrónica. Lo que hay dentro es física del estado sólido convertida en función práctica. En polarización directa, los portadores de carga pueden cruzar la unión con mucha más facilidad; en polarización inversa, apenas pasa una corriente de fuga muy pequeña hasta que se alcanza, en algunos casos, la ruptura. Desde fuera parece una pieza mínima, casi humilde. Por dentro, en cambio, es una frontera activa donde se ordenan electrones, campos eléctricos y energía. De esa escena microscópica salen funciones tan distintas como rectificar corriente, proteger circuitos, estabilizar tensión, detectar luz o emitirla.

El punto exacto donde nace el comportamiento del diodo

Para entender cómo funciona un diodo internamente hay que empezar por el material. Un diodo común no se fabrica con un metal cualquiera, sino con un semiconductor, casi siempre silicio, aunque también existen modelos hechos con germanio, arseniuro de galio y otros compuestos. El semiconductor tiene una peculiaridad decisiva: no conduce como un metal puro ni aísla como un material dieléctrico. Se mueve en una zona intermedia y, justo por eso, puede modificarse con enorme precisión. Esa modificación se consigue introduciendo pequeñas cantidades de otros átomos en la red cristalina, un proceso conocido como dopado. No se trata de una impureza accidental, sino de una intervención calculada para cambiar el reparto de cargas dentro del cristal.

Cuando al silicio se le añaden átomos que aportan electrones extra, aparece una región de tipo N. Ahí predominan los electrones como portadores mayoritarios. Cuando se añaden átomos que dejan “huecos” en la estructura de enlaces, surge una región de tipo P, donde los huecos pasan a ser los portadores dominantes. Esta diferencia no es un matiz académico: es la base de todo. Un diodo existe porque alguien ha construido, dentro de una misma pieza, una zona P y una zona N enfrentadas. Esa unión no es un detalle de fabricación, es el corazón del componente. Sin esa arquitectura interna no habría rectificación, ni barrera, ni dirección preferente para la corriente.

Qué ocurre cuando la zona P y la zona N se tocan

En el instante en que la región P y la región N entran en contacto, el sistema busca un nuevo equilibrio. Los electrones de la parte N, donde abundan, tienden a difundirse hacia la parte P, donde escasean. Los huecos de la parte P hacen el movimiento equivalente hacia la zona N. Cuando un electrón encuentra un hueco, ambos se recombinan. Ese intercambio inicial provoca algo fundamental: cerca de la frontera desaparecen muchos portadores móviles y queda una franja casi vacía de ellos. Esa franja se llama región de agotamiento, también conocida como zona de deplexión. El nombre puede sonar seco, pero describe exactamente lo que sucede: una región donde faltan cargas móviles capaces de conducir con facilidad.

Lo decisivo es que en esa zona quedan iones fijos atrapados en la red cristalina. Ya no se mueven, pero sí crean un campo eléctrico interno. Ese campo levanta una especie de muro energético que se opone a la difusión espontánea de más portadores. El diodo, por tanto, nace con una barrera incorporada incluso antes de conectar nada desde fuera. Esa barrera interna, también llamada potencial de contacto, no es una pieza física como una compuerta, pero se comporta como una pendiente que las cargas tienen que vencer. A simple vista no se ve nada. Dentro del cristal, sin embargo, ya se ha formado una frontera con reglas propias. Y esa frontera explica por qué el diodo no conduce igual en ambos sentidos.

La barrera interna decide cuándo pasa la corriente

Cuando se aplica una tensión externa al diodo, lo que de verdad se está haciendo es modificar esa barrera interna. Si el terminal conectado a la zona P se lleva al potencial más positivo y el de la zona N al más negativo, se produce la llamada polarización directa. En ese caso, el campo eléctrico aplicado desde fuera empuja en sentido contrario al campo natural de la unión. El resultado es que la zona de agotamiento se estrecha y la barrera se reduce. No desaparece de golpe, pero sí lo suficiente para que electrones y huecos vuelvan a acercarse a la frontera y puedan cruzarla con mucha mayor facilidad. La corriente empieza entonces a crecer con rapidez.

En la práctica, esa conducción directa suele asociarse a una caída de tensión aproximada. En un diodo de silicio se habla de unos 0,7 voltios como referencia habitual; en uno de germanio, de unos 0,3 voltios; en un Schottky, incluso menos. Pero conviene no convertir esas cifras en dogma. No existe un umbral rígido como el de una puerta automática que se abre justo en un número exacto. Lo que hay es una curva corriente-tensión muy pronunciada. A medida que la tensión directa aumenta, la corriente crece de forma exponencial. Por eso, desde fuera, parece que el diodo “empieza a conducir” en torno a un valor concreto, aunque internamente el proceso sea más fino, más gradual y bastante menos teatral.

Ese comportamiento es el que permite la rectificación. Si a un diodo se le aplica una señal alterna, durante el semiciclo en el que queda polarizado en directa permite el paso de corriente; durante el semiciclo en el que queda polarizado en inversa la bloquea casi por completo. Así, una forma de onda alterna puede convertirse en una señal unidireccional. La idea parece sencilla, casi escolar, pero detrás hay una ingeniería microscópica precisa: campos internos, dopado, recombinación y una frontera energética que cambia de anchura según la polaridad aplicada. El símbolo del esquema lo resume en una línea. El cristal hace el trabajo de verdad.

Por qué el famoso 0,7 no cuenta toda la historia

La cifra de 0,7 voltios funciona bien como orientación rápida, pero se queda corta en cuanto se mira el componente de cerca. La tensión directa de un diodo depende de la corriente que lo atraviesa, del material con que está fabricado y, sobre todo, de la temperatura. Cuando el diodo se calienta, su comportamiento cambia. La tensión directa necesaria para mantener cierta corriente suele bajar, mientras que la corriente inversa de fuga tiende a subir. No es una rareza de laboratorio. Es algo que afecta a fuentes de alimentación, cargadores, convertidores, módulos LED y circuitos de protección cada día, cada minuto.

Ahí aparece una de las grandes diferencias entre entender un diodo “por encima” y entenderlo internamente. Desde fuera puede parecer un componente casi binario, una válvula elemental de ida y vuelta. Por dentro es otra cosa: un material sensible al entorno, con una respuesta eléctrica que depende del calor, del campo aplicado y de la propia geometría de la unión. Esa es la razón por la que dos diodos del mismo tipo pueden mostrar pequeñas variaciones reales en uso. No cambian las leyes físicas, claro. Cambia la forma en que esas leyes se manifiestan en un componente concreto, dentro de un circuito concreto y bajo una temperatura concreta.

Cuando se conecta al revés, la unión no se comporta igual

Si la polaridad aplicada se invierte y el lado P queda al potencial más negativo mientras el lado N recibe el más positivo, el diodo entra en polarización inversa. En ese caso el campo externo no reduce la barrera, sino que la refuerza. La región de agotamiento se ensancha, los portadores mayoritarios se alejan de la unión y la corriente principal deja de circular. Lo que permanece es una corriente inversa muy pequeña, causada por los portadores minoritarios generados térmicamente dentro del semiconductor. En condiciones normales esa corriente es mínima, a menudo despreciable en la mayoría de aplicaciones corrientes. Esa es la base de la idea clásica del diodo como dispositivo de un solo sentido.

Ahora bien, el bloqueo inverso tampoco es infinito. Si la tensión aplicada en inversa aumenta hasta cierto punto, el campo eléctrico dentro de la unión se vuelve tan intenso que aparece la ruptura. Dependiendo del diseño del componente, esa ruptura puede ser destructiva o puede ser, precisamente, el modo normal de trabajo. En un diodo rectificador estándar, superar la tensión inversa máxima puede provocar sobrecalentamiento, degradación y fallo. En un diodo Zener, sin embargo, esa ruptura está buscada y controlada. Se diseña para entrar en esa zona y mantener una tensión relativamente estable, algo muy útil en regulación y referencia de voltaje.

Internamente, la ruptura puede producirse por efecto Zener o por avalancha. En el primer caso, un campo eléctrico muy intenso permite que los electrones crucen la barrera por un proceso cuántico. En el segundo, los portadores acelerados chocan con la red cristalina y generan nuevos pares electrón-hueco, multiplicando la corriente como una reacción en cadena. Desde fuera, ambos fenómenos pueden parecer similares porque en los dos casos la corriente inversa aumenta bruscamente. Pero en el interior del diodo la física no es exactamente la misma. Y esa diferencia importa porque condiciona el uso del componente, su estabilidad, su ruido eléctrico y su capacidad para proteger o regular.

La pequeña fuga que nunca desaparece del todo

Incluso muy por debajo de la ruptura, un diodo real no bloquea con perfección absoluta. Siempre existe una corriente de fuga inversa, aunque sea diminuta. Esa fuga crece con la temperatura, con ciertos defectos del material y con la propia estructura del dispositivo. En aplicaciones de precisión, sensores o circuitos de baja corriente, este detalle puede ser importante. En electrónica de potencia, lo decisivo suele ser otra cosa: cuánta tensión soporta en inversa y cuánto calor genera durante el servicio. De un modo u otro, esa pequeña fuga recuerda algo esencial: el diodo real no es una abstracción ideal. Es un objeto físico con límites, con tolerancias y con un interior mucho más complejo de lo que su aspecto externo sugiere.

La corriente no se explica solo con la frontera PN

A menudo se presenta el diodo como si todo ocurriera exactamente en la unión PN y el resto del material fuese decorado. No es así. Una vez que los portadores cruzan la barrera, también hay procesos de difusión, recombinación y transporte dentro de las regiones adyacentes. Los electrones que pasan desde la zona N a la P se convierten allí en portadores minoritarios; los huecos que cruzan en sentido inverso viven la situación equivalente. Esos portadores no desaparecen instantáneamente. Recorren cierta distancia, se almacenan durante un tiempo y acaban recombinándose. Este detalle, que suele quedar escondido en las explicaciones más simplificadas, es clave para entender por qué algunos diodos son más lentos y otros más rápidos.

De ahí surge, por ejemplo, el concepto de tiempo de recuperación inversa. Cuando un diodo ha estado conduciendo en directa y de repente se le aplica una polaridad inversa, no deja de conducir de manera instantánea. Durante un breve intervalo sigue circulando corriente mientras se elimina la carga almacenada en el material. En rectificación de red doméstica esto suele importar poco. En fuentes conmutadas, electrónica de potencia o radiofrecuencia, en cambio, ese detalle cambia la eficiencia, el calentamiento y el ruido del circuito. No es una manía teórica. Es una consecuencia directa de lo que ocurre dentro del semiconductor cuando los portadores han inundado la unión y luego hay que retirarlos.

A eso se añade la llamada capacitancia de unión. La región de agotamiento actúa, de alguna manera, como el dieléctrico de un pequeño condensador formado por las zonas cargadas a ambos lados de la unión. Esa capacitancia cambia con la polarización y afecta al comportamiento del diodo en señales rápidas o de alta frecuencia. También existe una resistencia serie interna, asociada al material, a los contactos y a la propia construcción del componente. Cuando la corriente sube, esa resistencia contribuye a la caída total de tensión y al calentamiento. Por eso, si se quiere entender de verdad cómo funciona un diodo internamente, no basta con repetir que deja pasar corriente en un sentido y la bloquea en el otro. Hay que entrar en esos matices, porque ahí vive el comportamiento real.

Del rectificador al LED: la misma familia, distintas consecuencias

La estructura básica del diodo ha dado lugar a una familia enorme de dispositivos. El diodo rectificador clásico aprovecha la unión PN para convertir corriente alterna en corriente útil de un solo signo. El diodo de señal está optimizado para conmutar con rapidez en circuitos de baja potencia. El diodo Schottky cambia la receta: en lugar de una unión PN tradicional utiliza una unión metal-semiconductor, lo que reduce la caída de tensión directa y acelera la conmutación. Esa ventaja tiene peajes, como una mayor fuga inversa y una tensión de bloqueo más limitada, pero en muchas aplicaciones compensa de sobra.

El caso del LED es especialmente revelador porque hace visible un proceso que en otros diodos pasa inadvertido. Cuando el LED se polariza en directa, los electrones y los huecos se recombinan y liberan energía en forma de fotones. Dicho de otra manera: la energía eléctrica se transforma en luz gracias a la estructura del semiconductor. El color no depende del plástico exterior, aunque el encapsulado pueda matizarlo, sino del material y de su banda prohibida, es decir, de la energía necesaria para que los electrones cambien de estado. Por eso un LED rojo, uno verde o uno azul no son la misma pieza teñida de distinto color; son dispositivos fabricados con materiales y estructuras capaces de emitir fotones de energías diferentes.

El fotodiodo recorre el camino contrario. En vez de emitir luz cuando circula corriente, responde eléctricamente cuando recibe radiación luminosa. Los fotones generan pares electrón-hueco en la unión y eso altera la corriente del dispositivo. Ahí aparecen sensores ópticos, receptores de fibra, sistemas de medida y un sinfín de equipos industriales y de consumo. También están los diodos TVS, especializados en absorber picos transitorios; los varicap, que explotan la capacitancia variable de la unión; y los láser semiconductor, que nacen de la misma lógica general, aunque en un nivel tecnológico mucho más exigente. La idea central no cambia: todo parte de una frontera interna diseñada para controlar el movimiento de cargas.

El Schottky, el rápido, el que pierde menos por el camino

El diodo Schottky merece una mención aparte porque resume bien cómo pequeños cambios internos alteran mucho el resultado externo. Al no depender de una unión PN clásica, sino de una barrera entre metal y semiconductor, la conducción se apoya sobre todo en portadores mayoritarios. Eso reduce el almacenamiento de carga y acelera la respuesta. También explica por qué su caída de tensión directa suele ser menor que la de un diodo de silicio convencional. En fuentes de alimentación modernas, convertidores DC-DC y equipos donde cada décima de voltio importa, esa diferencia es oro puro. No parece una revolución al mirar la pieza. En el balance térmico y energético del circuito, sí lo es.

La temperatura, la fabricación y el circuito cambian el resultado

Un diodo nunca trabaja aislado del mundo. Su comportamiento depende del encapsulado, de la disipación térmica, del material, del método de fabricación y del circuito en el que se integra. Si conduce mucha corriente, se calienta. Si se calienta, cambian su tensión directa y su fuga inversa. Si la disipación es mala, el calor puede acumularse y empujar al componente hacia una zona de trabajo peligrosa. Por eso en electrónica de potencia no basta con mirar la hoja de datos por encima. Hay que entender qué está pasando en el interior del semiconductor y cómo ese interior responde al estrés térmico y eléctrico.

También influye la propia forma física de la unión. Su área, el grado de dopado, la calidad del cristal, los contactos metálicos y el diseño del encapsulado determinan cuánta corriente puede soportar, qué tensión inversa resiste, qué velocidad alcanza y cuánto ruido introduce. Un diodo de propósito general y un diodo rápido pueden compartir la misma función básica sobre el papel, pero no son intercambiables sin más. Cada uno ha sido ajustado para un equilibrio distinto entre caída de tensión, fuga, velocidad, capacidad térmica y robustez. Es decir, la física interna no se limita a explicar el principio de funcionamiento; también explica por qué existen tantos tipos de diodo y por qué elegir uno mal puede arruinar un diseño entero.

En un cargador, un inversor, una placa base, un automóvil o un equipo médico, el diodo no ocupa demasiados titulares, pero sostiene funciones críticas. Rectifica etapas de entrada, impide retornos de corriente, protege contra inversiones de polaridad, limita sobretensiones y participa en sistemas ópticos. Esa presencia masiva no se debe a que sea un componente “simple”, sino a que ofrece una respuesta muy fiable basada en una estructura interna elegantemente controlada. Cuanto mejor se entiende esa estructura, mejor se entiende el circuito completo.

La frontera invisible que lo explica todo

La forma más precisa de resumir cómo funciona un diodo internamente no pasa por imaginar una puerta que se abre o se cierra, sino por pensar en una frontera energética dentro de un semiconductor. Esa frontera aparece al unir una región P y una N, genera una zona de agotamiento y crea un campo eléctrico propio. Cuando la tensión externa ayuda a rebajar esa barrera, la corriente fluye. Cuando la refuerza, el paso se frena. No hay magia. Hay una organización extremadamente fina de cargas y materiales, diseñada para que la materia responda siempre con una clara preferencia de sentido.

Esa preferencia, que parece tan modesta, sostiene media electrónica moderna. Del rectificador más básico al LED, del Zener al fotodiodo, todo sale de la misma lógica profunda: controlar el movimiento de electrones y huecos dentro de una unión semiconductor. Entenderlo cambia bastante la mirada. El diodo deja de ser una pieza mínima con una raya en un extremo y pasa a verse como lo que realmente es: una estructura activa, microscópica, precisa, capaz de convertir una ley física en una función concreta y decisiva. Por eso sigue siendo imprescindible. Porque en ese pequeño cuerpo encapsulado se juega, a escala diminuta, una de las operaciones más importantes de toda la electrónica.
